• 准确测量360°全景范围内的泄漏点和泄漏量
• 可准确识别泄漏位置，区分泄漏与许可排放
•  单台设备可实现直径达400米的区域监控
• 不分昼夜、降雨与否进行气体泄漏可视化检测
• 对背景与气体羽流之间温差（ΔT）及太阳光免疫
• 具有甲烷测量专属性，对其它气体和水汽免疫

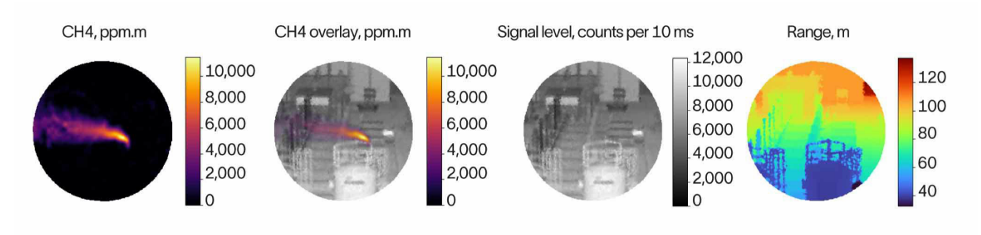

• 利用雷达强度实现3D成像、范围和背景成像
• OGMP 2.0 4/5级站点级连续监测和组件级排放精确定位

• 全天候、实时、可视、量化甲烷排放监测
• 适用于全球陆上油气上游、中游和配送设施
• 尤其适合大型、复杂或密集的含CH4设施
• 适用于农业、废弃物和采矿等非油气行业

性能指标

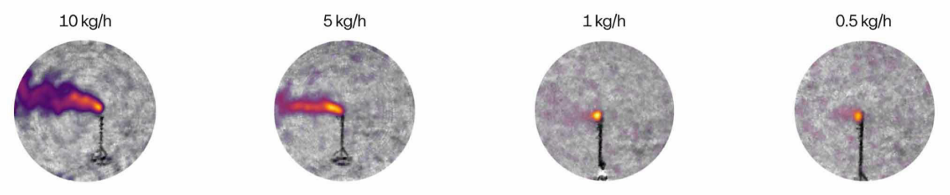

检出限	典型的是 90% PoD（POD，Probability of Detection，是指探测概率）
距离<100m @ 风速	0.2 kg/h @ <1 m/s, 1.0 kg/h @ <5 m/s, 2.0 kg/h @ <10 m/s
距离<200m @ 风速	0.4 kg/h @ <1 m/s, 2.0 kg/h @ <5 m/s, 4.0 kg/h @ <10 m/s
泄漏速率定量的准确度	泄漏速率在 2 因子（风速和风向）影响下的不确定性，1-sigma，见下图
假阳性	0 （需要选择原厂数据处理模式和推荐的客户端设置）
激光输出	IM级，安全不伤眼
环境条件	白天或者晚上，不受热对比度、阳光和反射影响
降水	在适度的雾天、雨天和雪天
相对湿度	0% ~ 95%，无冷凝
尺寸	43×18×18 cm
重量	8 kg，包含平盘和斜的装载体
防水等级	IP67
操作温度	–40 to 50 °C
通讯连接	以太网、WiFi 和手机
安装	通过支架或者桅杆
电源	30W，24VDC，或者电源线供电

*石油和天然气甲烷合作伙伴关系（Oil and Gas Methane Partnership，OGMP)2.0

      许多油田的甲烷排放来自在正常运行中会间歇性泄漏或排放的来源。相比手持设备或安装在卫星、飞机或无人机上的移动传感器，连续监测设备可以更准确地测量这些排放。
      AirScan 2000甲烷激光雷达相机专为大型井场、集输站和液化天然气终端等场所的连续监测而设计。它提供了一种简单、可靠的方法来可视化并精确量化甲烷排放，且基于一个紧凑、易于获取、经济高效的设备平台。作为拓展，AirScan 2000可以安装在移动平台进行短周期排放计量或泄漏点定位，如车载和机载平台，以满足排放核查或燃气泄漏领域需求。
      AirScan 2000 采用人眼安全激光技术，用于检测、定位、可视化和量化甲烷排放。它可永久安装在杆或桅杆上，生成甲烷羽流图像，显示排放源的确切位置。相机提供连续监测功能，可检测间歇性排放。安装在同一桅杆上的风速仪可测量现场风速和风向。基于第一原理的算法通过解读激光雷达与风速仪的数据，实现无需建模即可量化甲烷质量排放率。
      与依赖自然光的光学气体成像（OGI）检测和其他传统甲烷相机不同，AirScan 2000甲烷激光雷达相
机使用激光来测量甲烷。激光技术具有多项显著优势：

• 由于激光沿直线传播，激光雷达相机能够远距离测量排放。其监测范围为200米，并可通过安装
  在桅杆上实现连续监测。自然光相机的监测距离较短，设计用于手持式测量，即操作人员携带设
  备到排放源附近进行检测。
• 激光可直接量化排放率，无需后续测量。
• 它能够在白天和夜间检测甲烷，无论晴朗还是多云天气，甚至在轻雾、小雨、新雪和尘埃环境下
  也能检测。
• 它对背景与气体羽流之间的温差（ΔT）不敏感，也不会对其他气体（如水蒸气）产生反应。


     **工作原理**
     AirScan 2000 甲烷激光雷达相机采用一种名为可调谐二极管激光雷达的全新技术，结合了多种气体检测技术的优势，使低功率半导体二极管激光器能够实现远程光谱分析和测距。

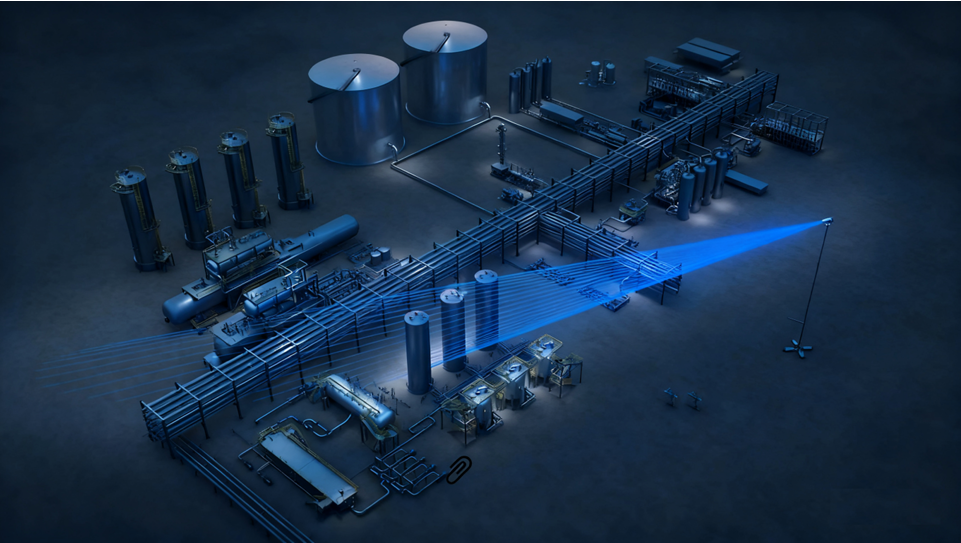

     AirScan 2000 自动相机可扫描其视野范围内的整个设施，并在发现泄漏时自动放大，以识别泄漏组件。风速传感器与相机连接，可测量当地的风速和风向。该技术能够可视化甲烷排放，并定量确定排放率、持续时间、位置、反复性以及发生时间。掌握这些信息后，您便可以报告排放情况并安排优先修复。


     **在 METEC的表现**
     AirScan 2000 甲烷激光雷达相机曾在METEC进行单盲受控测试。在2023年持续11周的数百次受控释放测试中，与其他八种连续监测设备相比，该仪器取得了以下排名：

• 定位准确性排名第一，衡量的是精确定位排放源的能力；
• 定量准确性排名第一，衡量的是量化排放率的能力；
• 90%检测限排名第二，衡量的是检测微小泄漏的能力；
• 检测时间排名第一，衡量的是快速检测排放的能力。

     **符合美国环保署OOOO法规的情况**
     美国环保署（US EPA）的 OOOO系列法规要求对部分美国油气生产和加工设施进行逸散性甲烷排放监测。我们的甲烷激光雷达相机已被美国环保署批准为替代测试方法，这意味着运营商可以使用该相机来满足法规要求。
     AirScan 2000 相机的批准适用于整个行业领域，因此可在所有受监管的盆地中使用。由于AirScan 2000 相机在所有泄漏分辨率阈值下均获批准，运营商可以自行决定筛查泄漏的频率，从而决定哪些尺寸的泄漏需要后续检查。在某些筛查级别下，无需再进行常规的光学气体成像（OGI）巡
查。
     AirScan 2000 已获得部件级空间分辨率认证，这意味着它可以准确识别排放源的具体位置。这项认证
为运营商提供了两个优势。
     首先，当发生泄漏时，维修人员可以直接前往泄漏部件进行处理，而无需对整个设施进行光学气体成像（OGI）检测。同样，该产品可以应用于燃气泄漏检测领域，尤其能满足燃气管道、空置房和架空管的泄漏检测需要。
     其次，允许排放的气体能够被快速识别，不会产生需要后续调查的误报。与美国环保署（EPA）已认证的其他方法相比，这些方法的空间分辨率较低，而使用我们的甲烷激光雷达相机的运营商在检测到允许排放的甲烷时无需进行后续调查，且在发生逸散性泄漏时也无需对整个设施进行OGI检测。
